返回當前位置：首頁 / 產品中心 / LED路燈電源

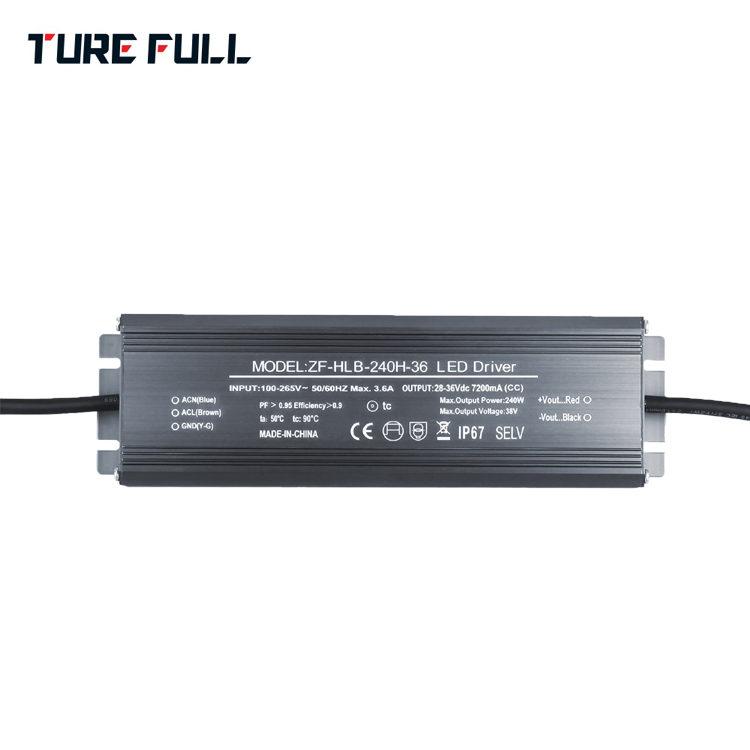

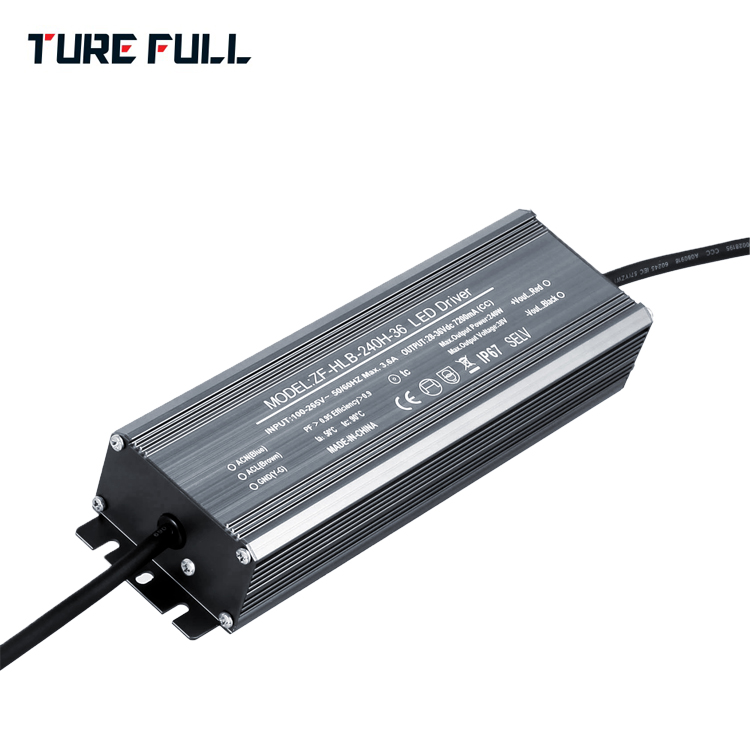

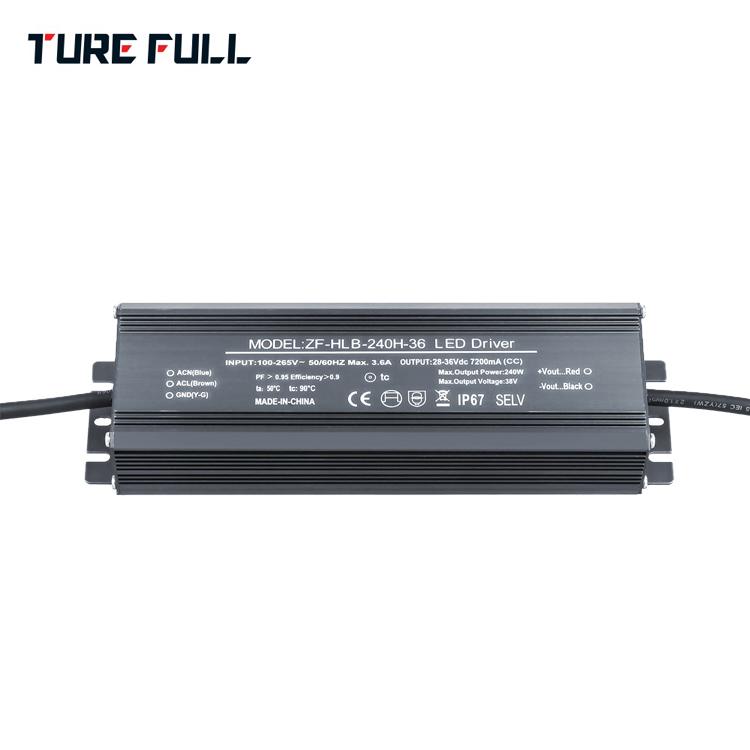

產品類別：LED路燈電源
國際通用交流輸入范圍(高達277VAC)
具有主動式PFC功能
保護種類：短路保護，過流保護，過壓保護，過溫保護
OCP值可通過輸出線和內部電位器調整
IP65/IP67防護等級，戶內戶外安裝
可選調光功能（1-10Vdc或PWM信號或電阻）
適用于LED照明和電子屏幕等應用
符合世界照明設備安全標準
可應用在干燥，潮濕，淋雨環境下
3-5年保固（請參照保修聲明）
全國咨詢服務熱線::15816892786
一，產品特性：
♦國際通用交流輸入范圍(高達300VAC）
♦具有主動式PFC功能
♦保護種類：短路保護，過流保護，過壓保護，過溫保護
♦IP67防護等級，戶內戶外安裝
♦可選調光功能（1-10Vdc或PWM信號或電位器）
♦可選定時調光功能（內置MCU控制）
♦適用于LED照明和電子屏幕等應用
♦符合世界照明設備安全標準
♦可應用在干燥，潮濕，淋雨環境下
♦5年保固（請參照保修說明）

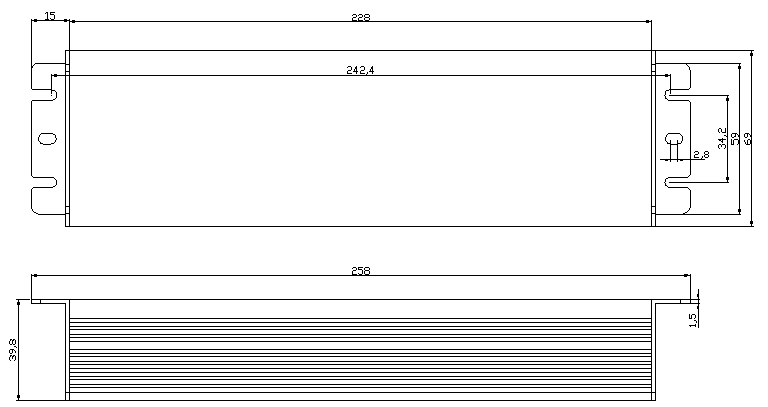

二，產品尺寸
L228*W67*H42mm
三，電氣規格
| 型號 | ZF-HLB-240-36 | ZF-HLB-240-42 | ZF-HLB-240-48 | ZF-HLB-240-54 | 定制 | |
| 輸出 | 空載電壓（MAX） | 37VDC | 43VDC | 49VDC | 55VDC | 定制 |
| 輸出電流（Typ） | 6.6A | 5.7A | 5A | 4.5A | 定制 | |
| 輸出功率（MAX） | 243W | 243W | 243W | 243W | 243W | |
| 紋波與噪聲 備注2 | 300mV | 300mV | 300mV | 300mV | 300mV | |
| 輸出電壓范圍 | 25-36VDC | 25-42VDC | 25-48VDC | 38-54VDC | 定制 | |
| 轉換效率（Typ） | ≥86% | ≥86% | ≥87% | ≥88% | ≥88% | |
| 電流誤差（MAX） | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 線性調整率 | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 負載調整率 | ±2% | ±2% | ±2% | ±2% | ±2% | |
| 啟動時間 備注3 | ≤800ms，≤1500ms（滿載）230VAC/115AC | |||||
| 保持時間（Typ） | 10ms滿載 230VAC/115VAC | |||||
| 輸入 | 電壓范圍 | 100-300VAC 或130-430VDC（當交流輸入電壓高于277VAC時，APFC關閉，電源以無PFC校正狀態工作） | ||||
| 頻率范圍 | 47-63HZ | |||||
| 功率因數（Typ） | PF≥0.98 230VAC滿載 | |||||
| 總諧波失真（Typ） | ＜15%（以負載燈具為標準） | |||||
| 交流電流（Typ） | ＜0.8A/115VAC， ＜0.45A/230VAC， ＜0.35A/277VAC | |||||
| 浪涌電流（Typ） | 冷啟動<80A /230VAC | |||||
| 漏電流 | ＜0.75MA/300VAC | |||||
| 保護 | 過電流 | 100% | ||||
| 短路 | 保護模式：打嗝，短路移除后可自行恢復 | |||||
| 過載保護 | 最高工作電壓限制。 | |||||
| 過溫保護 | 產品內部溫度監測點＞90℃后啟動，隨著溫度升高減小輸出電流（調光產品沒有此功能） | |||||
| 環境 | 工作溫度 | -40---+60℃ | ||||
| 工作濕度 | 20-95%RH，無冷凝 | |||||
| 儲存溫度、濕度 | -40-+80℃，20-95%RH | |||||
| 最大溫升 | +30℃ 無風敞開式環境，外殼最高溫度點 | |||||
| 耐振動 | 10-500HZ,5G 12分鐘/周期，X,Y,Z軸各72分鐘 | |||||
| 安規和電磁兼容 | 安全規范 備注4 | EN 61347-1：2008+A1：2011+A2：2013 , EN 61347-2-13：2006 , EN 62493：2010 | ||||
| 耐壓 | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC | |||||
| 絕緣阻抗 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH | |||||
| 電磁兼容發射 | EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 ：2006+AA:2009 | |||||
| 電磁兼容抗擾度 | EN55024-A , EN61000-3-3：2013 | |||||
| 雷擊浪涌 | 共模 | L/N-FG,±6KV | ||||
| 差模 | L-N,±5KV | |||||
| 線材 | 橡膠線 | 輸入線3*0.752 | ||||
| 橡膠線 | 輸出線2*0.752 | |||||
| 外殼 | 全鋁外殼 | 硅膠填充灌裝 | ||||
| 其它 | MTBF | ≥150Khrs;MIL-HDBK-217F(25℃) | ||||
| 主體尺寸 | L228*W67*H42mm | |||||
| 產品凈重 | ||||||
| 包裝紙盒尺寸 | L188*W75*H43 | |||||
| 備注 |
1.如未特別說明，所有規格參數均在輸入為230VAC. 25℃環境溫度下進行量測。
2.紋波和噪聲測量方法：使用一條0.52mm雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3.啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間有所變化。 4.安規設計TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006 5.電源被視為一個元件與終端設備結合使用，因EMC受整套裝置影響，終端設備制造商需對整套裝置進行EMC確認。 |
|||||

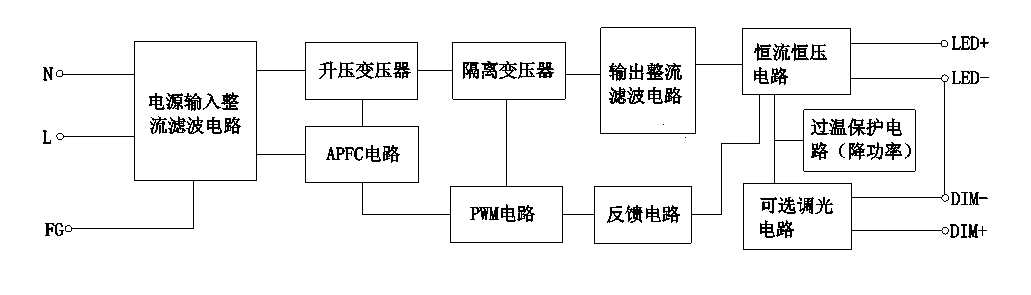

四，電路方框圖
五，功能可選
A.側邊可微調電流
B.三合一調光 1-10V/PWM/電阻調光
調光操作方法
※在DIM+、DIM-連接1~10Vdc、10V PWM信號、最大阻值為100K的電位器都可調節輸出電流
※用電位器控制調光時只能控制單個產品，如需要控制多個產品需要更改電位器的最大阻值，阻值更改計算公式是：100K/并聯控制的產品=需求的阻值（因用電位器控制多個產品還受到其它條件因素的影響，實際體驗性較差，故不推薦用電位器控制多個產品）
※用1~10Vdc、10V PWM信號控制10個產品時需要保證控制器輸出電流≥3mA
※在產品通電后DIM+輸出線不能與LED+輸出線短接，避免LED+輸出的高電壓損壞產品內部的恒流控制系統。
※調整輸出電流的參考電阻值（典型值）
| 電阻阻值 | 10KΩ | 20KΩ | 30KΩ | 40KΩ | 50KΩ | 60KΩ | 70KΩ | 80KΩ | 90KΩ | 100KΩ | OPEN |
| 額定電流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※ 1-10V調光功能調整輸出電流值（典型值）
| 調整伏數 | 1V | 2V | 3V | 4V | 5V | 6V | 7V | 8V | 9V | 10V | OPEN |
| 額定電流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |
※10VPWM信號調整輸出電流值（典型值）頻率范圍：100Hz-3KHz
| 正占空比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | OPEN |
| 額定電流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95%-108% |

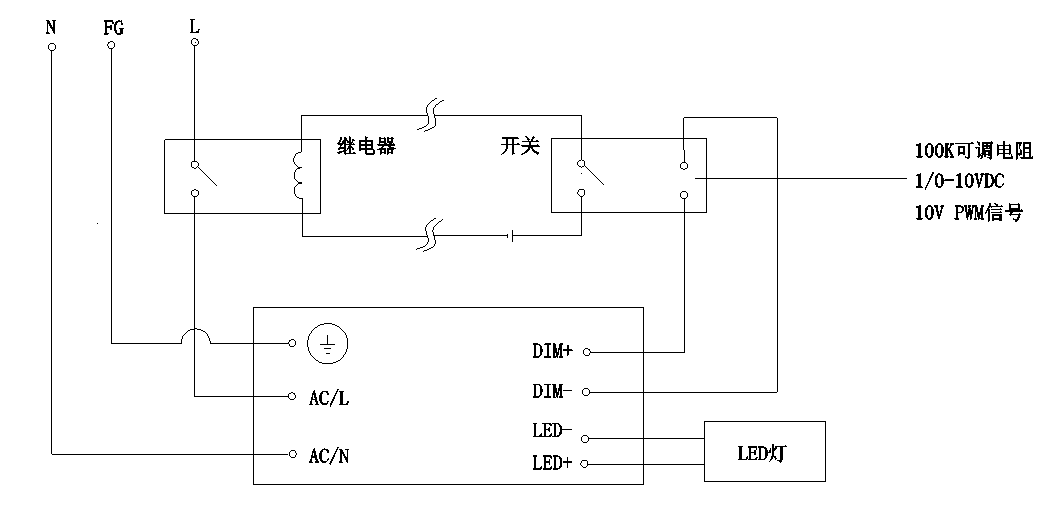

※使用控制器打開/關斷照明設備的調光連接方框圖。
C.定時調光說明
定時調光內部采用單片機做為定時器。可以完成5%-100%的調光比。
此調光方式以電源啟動時間為0點時間，既電源一旦啟動計時器就重0時0分0秒開始計時，一旦斷電或電源重啟計時時間便丟失，下次啟動重新計時。
最小電流變化幅度1%。最大電流變化幅度95%。最小時間設定值1秒，最大時間設定值無窮大。
如：客戶要求啟動3小時后輸出功率降到70%，5小時后降到50%，6.5小時后降到35%，然后保持。即可通過此功能實現。
注：調光開始的時間和調光輸出電流百分比由客戶設定，一旦出廠無法更改。
此控制方式不能將電源關機。
電流調節方式有兩種，一種是實時式，一種是漸變式，如重100%降到50%。實時式只需要1秒即可完把電流重100%降到50%，漸變式則是以每秒降低1%的調整率慢慢下降，重100%降到50%則需要50秒才可完成?？蛻艨筛邔?shí)用環境選擇合適的變化方式。
