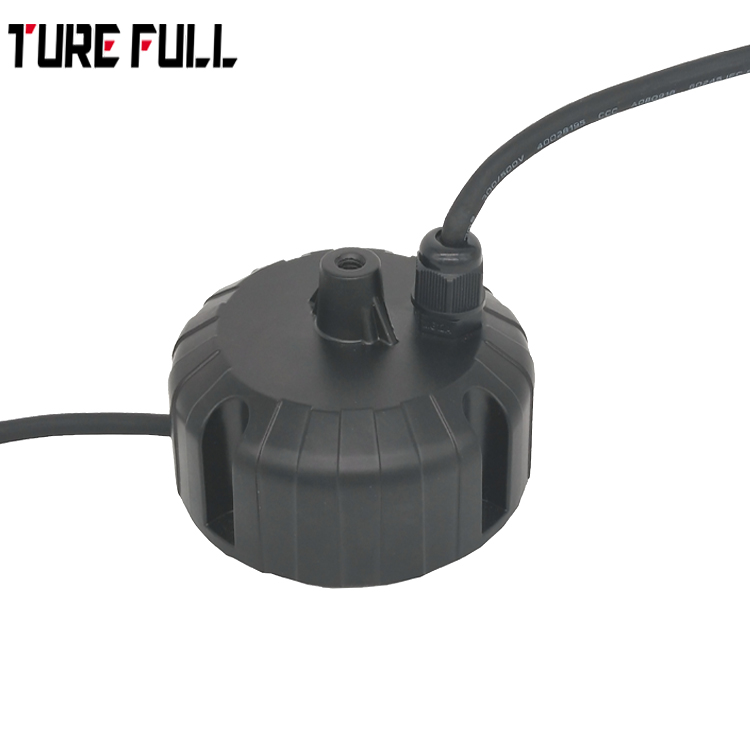

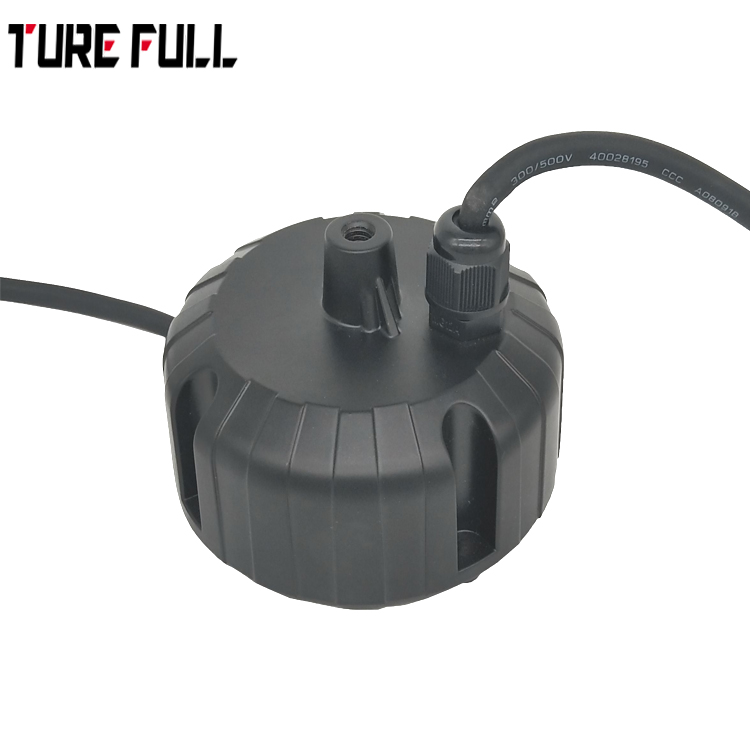

60W LED 工礦燈電源

產品類別：LED工礦燈電源

產品特性：

國際通用交流輸入范圍(高達277VAC)

具有主動式PFC功能

保護種類：短路保護，過流保護，過壓保護，過溫保護

OCP值可通過輸出線和內部電位器調整

IP65/IP67防護等級，戶內戶外安裝

可選調光功能（1-10Vdc或PWM信號或電阻）

適用于LED照明和電子屏幕等應用

符合世界照明設備安全標準

可應用在干燥，潮濕，淋雨環境下

3-5年保固（請參照保修聲明）

全國咨詢服務熱線::15816892786

立即采購在線咨詢

產品介紹

一，產品特性：

?國際通用交流輸入范圍(高達300VAC）
?具有主動式PFC功能
?保護種類：短路保護，過流保護，過壓保護，過溫保護
?IP67防護等級，戶內戶外安裝
?符合世界照明設備安全標準
?可應用在干燥，潮濕，淋雨環境下
?3-5年質保

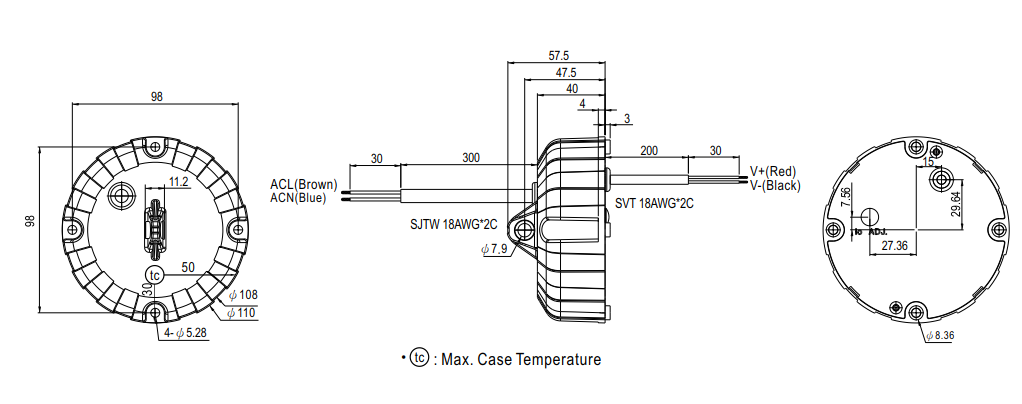

二，產品尺寸

Φ110.5*H57.5mm

三，電氣規格

型號		ZF-HBG-60-36	ZF-HBG-60-43	ZF-HBG-60-54	ZF-HBG-60-65	ZF-HBG-60-72	ZF-HBG-60-88	非標準定制型號
輸出	空載電壓（MAX）	45VDC	55VDC	75VDC	75VDC	95VDC	95VDC	定制
	輸出電流（Typ）	1.8A	1.5A	1.1A	1A	0.9A	0.7A	定制
	輸出功率（MAX）	65W	65W	65W	65W	65W	65W	定制
	紋波與噪聲備注2	3000mV	3000mV	3000mV	3000mV	3000mV	3000mV	MAX 3000mV
	輸出電壓范圍	25-43VDC	25-43VDC	30-54VDC	35-65VDC	40-72VDC	50-88VDC	定制
	轉換效率（Typ）	≥90%	≥90%	≥91%	≥91%	≥92%	≥92%	≥90%
	電流誤差（MAX）	±3%	±3%	±3%	±3%	±3%	±3%	±3%
	線性調整率	±3%	±3%	±3%	±3%	±3%	±3%	±3%
	負載調整率	±3%	±3%	±3%	±3%	±3%	±3%	±3%
	啟動時間備注3	≤1000ms，≤2000ms（滿載）230VAC/115AC
	保持時間（Typ）	10ms滿載 230VAC/115VAC
輸入	電壓范圍	100-300VAC 或130-430VDC
	頻率范圍	47-63HZ
	功率因數（Typ）	PF≥0.98 230VAC滿載
	總諧波失真（Typ）	＜10%（以負載燈具為標準）
	交流電流（Typ）	＜0.8A/115VAC，＜0.45A/230VAC，＜0.35A/277VAC
	浪涌電流（Typ）	冷啟動<50A /230VAC
	漏電流	＜0.75MA/300VAC
保護	過電流	100%
	短路	保護模式：打嗝，短路移除后可自行恢復
	過載保護	最高工作電壓限制。
環境	工作溫度	-40---+60℃
	工作濕度	20-95%RH，無冷凝
	儲存溫度、濕度	-40-+80℃，20-95%RH
	最大溫升	+30℃ 無風敞開式環境，外殼最高溫度點
	耐振動	10-500HZ,5G 12分鐘/周期，X,Y,Z軸各72分鐘
安規和電磁兼容	安全規范備注4	EN 61347-1：2008+A1：2011+A2：2013 , EN 61347-2-13：2006 , EN 62493：2010
	耐壓	I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1KVAC
	絕緣阻抗	I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH
	電磁兼容發射	EN55015 , EN55022(CISPR22),Class B,EN61000-3-2 ：2006+AA:2009
	電磁兼容抗擾度	EN55024-A , EN61000-3-3：2013
雷擊浪涌	共模	L/N-FG,±4KV
雷擊浪涌	差模	L-N,±2KV
線材	橡膠線	輸入線3*0.752
線材	橡膠線	輸出線2*0.752
外殼	半鋁外殼	硅膠填充灌裝
其它	MTBF	≥150Khrs MIL-HDBK-217F(25℃)
	主體尺寸	Φ110.5*H51mm
	產品凈重
	包裝紙盒尺寸
備注	1.如未特別說明，所有規格參數均在輸入為230VAC. 25℃環境溫度下進行量測。 2.紋波和噪聲測量方法：使用一條0.52mm雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3.啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間有所變化。 4.安規設計TUVEN61347-1,EN61347-2-13,IEC/EN60968-1.2004+A1：2006 5.電源被視為一個元件與終端設備結合使用，因EMC受整套裝置影響，終端設備制造商需對整套裝置進行EMC確認。

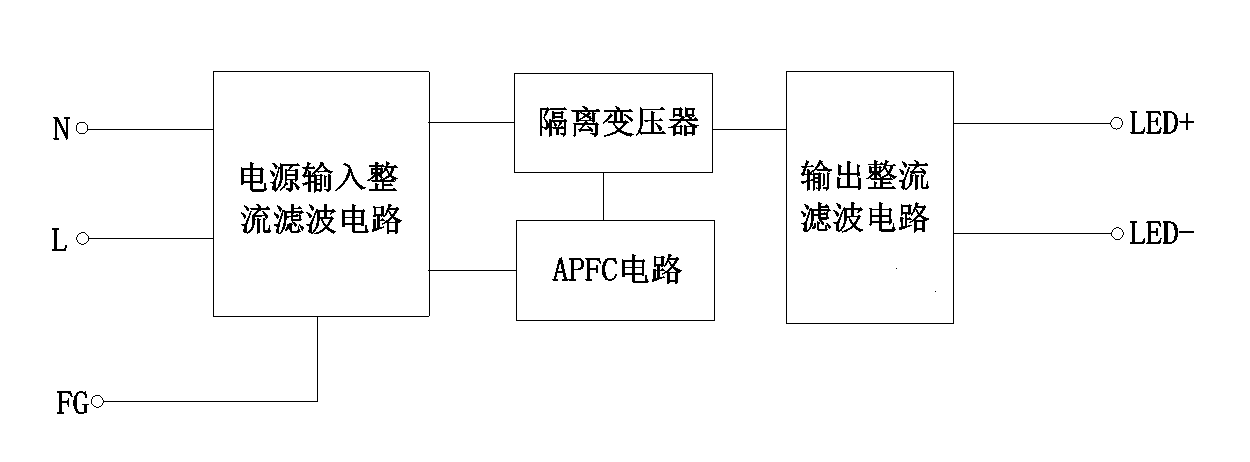

四，電路方框圖

聲明

1、圖片僅供參考，產品以實物為準。
2、因測試設備存在誤差，轉換效率只作為參考。
3、電源不能長期浸泡于水中。

產品使用注意事項

1、在裝置電源時，請注意輸入、輸出端的正確安裝，確認無誤后方可通電。
2、電源在第一次裝置好通電時，如出現燈閃時，檢查DC輸出端；確認DC輸出端的負載電壓是否低于最低工作電壓或高于最高工作電壓，當負載電壓低于最低工作電壓或高于最高工作電壓時，電源處于非正常工作區，會出現各種異常狀態。
3、產品在使用過程當中如遇其他疑問或問題，請及時與我司溝通、反饋不良信息，我司將積極助貴司解決好問題。

保修說明

1、保修日起始日期是產品出廠日期
2、使用環境超出規格書標稱范圍造成的產品損壞不在保修范圍內。
3、錯誤安裝使用時造成的產品損壞不在保修范圍內。
4、長期浸泡于水中使用造成的產品失效不在保修范圍內。
5、用戶私自拆解后的產品將不予保修。
